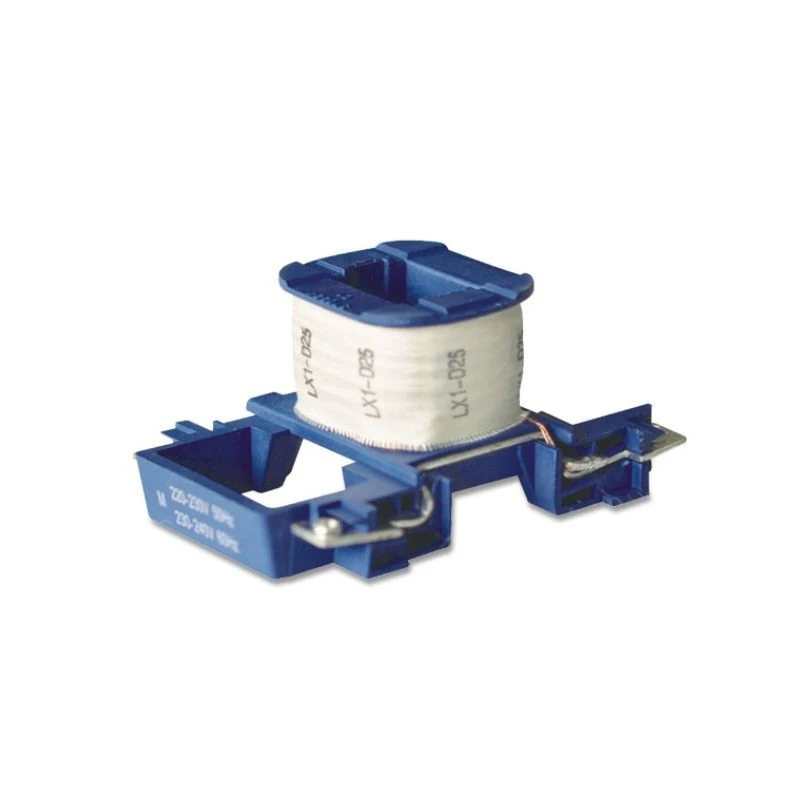

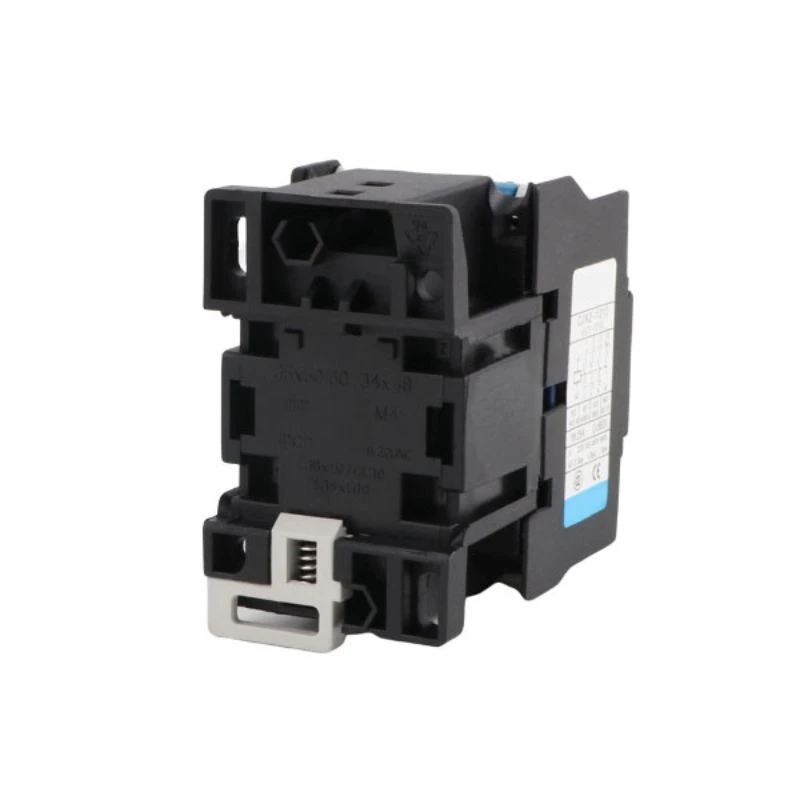

Contactor magnetic bobină 220v



Contactorul magnetic de bobină de 220 V este un dispozitiv de comutare electromagnetică de înaltă-performanță conceput pentru controlul de la distanță și operarea frecventă a circuitelor de alimentare de până la 690V AC. Proiectat cu o bobină de funcționare de 220 V AC (50/60 Hz), acest contactor oferă control fiabil ON/OFF pentru motoare, sisteme de iluminat, sarcini de încălzire și alte echipamente industriale în aplicații de automatizare și distribuție a energiei.



Specificații cheie



Parametru	Caietul de sarcini
Tensiunea bobinei	220V AC (50/60Hz)
Consumul de energie al bobinei	Sigilat: 7~9 VA / Pick-up: 50~70 VA (variază în funcție de dimensiunea cadrului)
Curent nominal de funcționare (Ie)	9A ~ 95A+ (în funcție de model)
Tensiune nominală de izolație (Ui)	690V / 1000V
Tensiune nominală de rezistență la impuls (Uimp)	6kV ~ 8kV
Polonii	3 poli (contacte principale) + contacte auxiliare
Contacte auxiliare	1NO+1NC sau 2NO+2NC (configurabil)
Viața mecanică	Mai mare sau egal cu 10 milioane de operațiuni
Viața electrică	Mai mare sau egal cu 1 milion de operațiuni (la sarcina nominală)
Temperatura de operare	-35 grade ~ +70 grade
Montare	Montare pe șină DIN sau șurub
Standarde	IEC 60947-4-1, GB/T 14048.4



Caracteristici și beneficii



• Sistem electromagnetic de încredere – Contactorul magnetic de bobină de 220 V generează un câmp magnetic puternic pentru închiderea pozitivă a contactului, asigurând o conducere stabilă chiar și în cazul fluctuațiilor de tensiune (funcționează la 85% ~ 110% din tensiunea nominală).



• Capacitate mare de rupere – Contactele principale din aliaj de argint-oferă o rezistență excelentă la arc și o rezistență scăzută la contact, permițând întreruperea în siguranță a curenților de pornire mari (curenți de pornire a motorului de până la 7× Ie).



• Configurație versatilă a contactelor auxiliare – Contactele auxiliare-încorporate acceptă circuite de auto-reținere, interblocare și feedback de semnal pentru o integrare perfectă în sistemele logice PLC și relee.



• Funcționare silențioasă (anumite modele) – versiunile selectate au un redresor intern AC/DC care antrenează bobina cu DC, reducând în mod semnificativ zumzetul și zgomotul în timpul funcționării.



• Instalare rapidă și ușoară – Designul compact al corpului, cu marcaje clare ale terminalelor (A1/A2 pentru bobină, 1/L1, 3/L2, 5/L3 pentru circuitul principal) facilitează cablarea rapidă. Accesorii opționale cu fixare-incluzând blocuri de contact auxiliare, dispozitive de blocare mecanice și supresoare de supratensiune.



• Construcție durabilă – carcasa termoset ignifugă-(UL94 V-0) asigură siguranță și longevitate în medii industriale dure.



• Indicator vizual de stare – Indicatorul mecanic-încorporat arată poziția contactului (ON/OFF) dintr-o privire pentru o depanare ușoară.



Aplicații tipice

Demaroare de motoare și centre de control al motoarelor (MCC)

Compresoare HVAC și comenzi ventilatoare

Sisteme de transport și echipamente de manipulare a materialelor

Panouri de contact de iluminat

Posturi de comanda pompe

Comenzi pentru cuptor și încălzitor industrial

Comenzi pentru lift și macara

Utilaje agricole si irigatii



Ghid de selecție



Dimensiunea cadrului	Curent nominal (Ie)	Putere motor (220V)	Putere motor (380V)
09	9A	2,2 kW	4kW
12	12A	3kW	5,5 kW
18	18A	4kW	7,5 kW
25	25A	5,5 kW	11 kW
32	32A	7,5 kW	15 kW
40	40A	11 kW	18,5 kW
50	50A	15 kW	22kW
65	65A	18,5 kW	30kW
80	80A	22kW	37 kW
95	95A	30kW	45 kW



Siguranță și conformitate

Certificat IEC/EN 60947-4-1

Conform CCC, CE și RoHS (în funcție de model/regiune)

Încorporat-pregătit pentru suprimarea supratensiunii (modul extern opțional)

Protecție împotriva defecțiunii și suprasarcinii atunci când este asociat cu releul termic de suprasarcină



Dimensiune (mm)





Model	Dimensiune (mm)
	A	B	C	D	a	b	Φ
CJX2-09/12	47	76	82	113	34/35	50/60	4.5
CJX2-18	47	76	87	118	34/35	50/60	4.5
CJX2-25	57	86	95	126	40	48	4.5
CJX2-32	57	86	100	131	40	48	4.5
CJX2-40/65	77	129	116	145	40	100/110	6.5
CJX2-80/95	87	129	127	175	40	100/110	6.5
