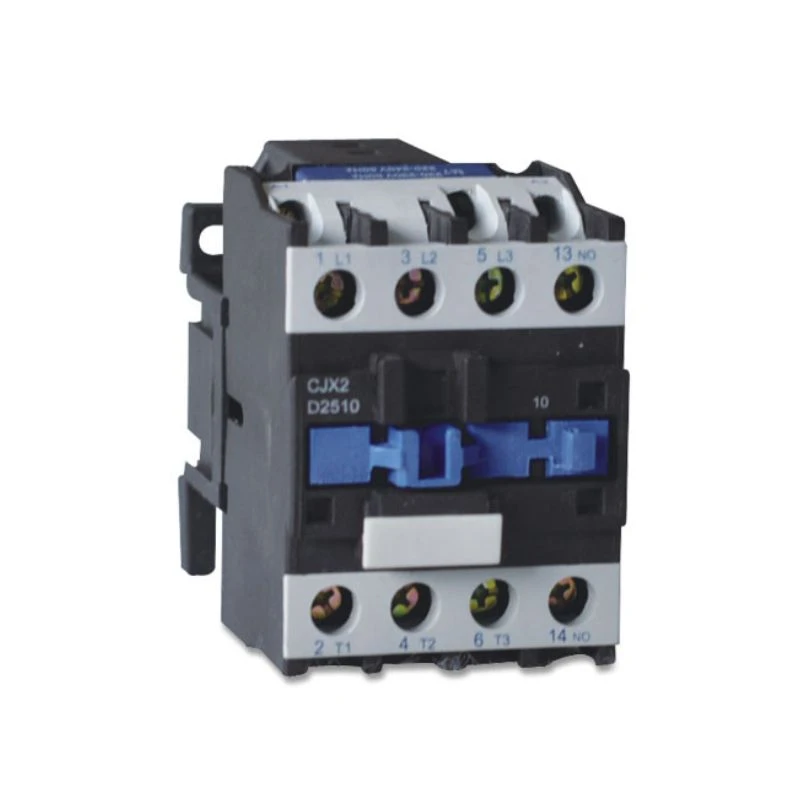

Contactor magnetic 25A 220V AC



Un contactor magnetic 25A 220V AC este un dispozitiv de comutare electromagnetică cu 3 poli cu un curent nominal de funcționare de 25 amperi și o bobină de control de 220V AC (50/60 Hz). Proiectat pentru controlul ON/OFF de la distanță, este soluția standard-industriei pentru gestionarea în siguranță a motoarelor, compresoarelor, pompelor, iluminatului și a altor sarcini industriale sau comerciale. Construcția sa robustă și performanța fiabilă îl fac o componentă esențială în demaroare de motoare, panouri de distribuție a energiei și sisteme de automatizare.



Specificații cheie



Parametru	Caietul de sarcini
Numărul de poli	3 poli (contacte principale 3NO)
Curent nominal de funcționare (Ie)	25A (AC-3 / AC-1)
Tensiunea bobinei	220 V AC (50/60 Hz)
Tensiune nominală de izolație (Ui)	690V
Tensiune nominală de rezistență la impuls (Uimp)	6kV
Categoria de utilizare	AC-3 (pornirea motorului), AC-1 (sarcini rezistive)
Putere motor (la 380/400V)	Aproximativ . 11kW
Putere motor (la 220/230V)	Aproximativ . 5.5kW
Contacte auxiliare	1NO + 1NC (încorporat, configurații opționale disponibile)
Viața mecanică	Mai mare sau egal cu 10 milioane de operațiuni
Viața electrică	Mai mare sau egal cu 1 milion de operațiuni (la sarcina nominală)
Temperatura de operare	-35 grade până la +70 grade
Montare	Montare pe șină DIN sau șurub
Standarde	IEC 60947-4-1, GB/T 14048.4



Caracteristici și beneficii



Comutare trifazată fiabilă – Deschide sau închide simultan toate cele trei circuite de alimentare, asigurând controlul echilibrat al sarcinii și funcționarea în siguranță.



Bobina de 220 V AC – Compatibilă cu tensiunile standard de control industrial, oferind o integrare ușoară în panourile de control și sistemele PLC existente. Bobina funcționează fiabil în intervalul de 85% ~ 110% din tensiunea nominală.



Capacitate mare de rupere – Contactele principale din aliaj de argint oferă o rezistență excelentă la arc și o rezistență scăzută la contact, capabile să gestioneze curenții de pornire a motorului de până la 7 ori curentul nominal.



Contacte auxiliare încorporate – Include contacte auxiliare 1NO + 1NC pentru circuite de auto-reținere, interblocare, indicare de stare sau feedback PLC.



Compact și economisește spațiu – Designul corpului subțire optimizează spațiul panoului, permițând instalarea de înaltă densitate în dulapuri de comandă.



Durată lungă de viață – Proiectat pentru rezistență mecanică și electrică ridicată, reducând costurile de întreținere și înlocuire.



Indicator vizual de stare – Indicatorul mecanic încorporat arată poziția contactului (ON/OFF) dintr-o privire pentru o depanare ușoară.



Carcasă ignifugă – Construită cu materiale termorigide clasificate UL94 V-0 pentru siguranță în medii industriale.



Aplicații tipice

Acest contactor magnetic 25A 220V AC este utilizat pe scară largă în:



Demaroare de motor – Împerecheate cu relee termice de suprasarcină pentru o protecție completă a motorului.

Sisteme HVAC – Controlul compresoarelor, ventilatoarelor și pompelor.

Sisteme transportoare – Pornirea/oprirea de la distanță a echipamentelor de manipulare a materialelor.

Stații de control al pompelor – pompe de apă, sisteme de irigare și tratare a apelor uzate.

Automatizare industrială – Integrare în utilaje controlate de PLC.

Panouri de control al iluminatului – Comutarea circuitelor de iluminat de mare putere.

Echipamente de încălzire – Cuptoare, cuptoare și încălzitoare industriale.



Sprecizare



Tip		CJX2- D09	CJX2- D12	CJX2- D18	CJX2- D25	CJX2- D32	CJX2- D40	CJX2- D50	CJX2- D65	CJX2- D80	CJX2- D95
Funcționare evaluată curent (A)	AC3	9	12	18	25	32	40	50	65	80	95
	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Puterea nominală standard a motoarelor trifazate 50/60Hz în categorie C-3(kW)	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Curent termic nominal (A)		20	20	32	40	50	60	80	80	125	125
Durata de viata electrica	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Durată de viață mecanică (x10⁴)		1000	1000	1000	1000	800	800	800	800	600	600
Numărul de contacte		3P+NU					3P+NC+NR
		3P+NC



Dimensiune (mm)





Model	Dimensiune (mm)
	A	B	C	D	a	b	Φ
CJX2-09/12	47	76	82	113	34/35	50/60	4.5
CJX2-18	47	76	87	118	34/35	50/60	4.5
CJX2-25	57	86	95	126	40	48	4.5
CJX2-32	57	86	100	131	40	48	4.5
CJX2-40/65	77	129	116	145	40	100/110	6.5
CJX2-80/95	87	129	127	175	40	100/110	6.5
