Contor de putere LED



În facilitățile comerciale și industriale ușoare-de azi, spațiul pe panourile de distribuție este la un nivel superior -, la fel și timpul echipei dvs. Comutarea între paginile nesfârșite de meniu doar pentru a verifica parametrii de bază încetinește depanarea și crește riscul de citiri ratate.

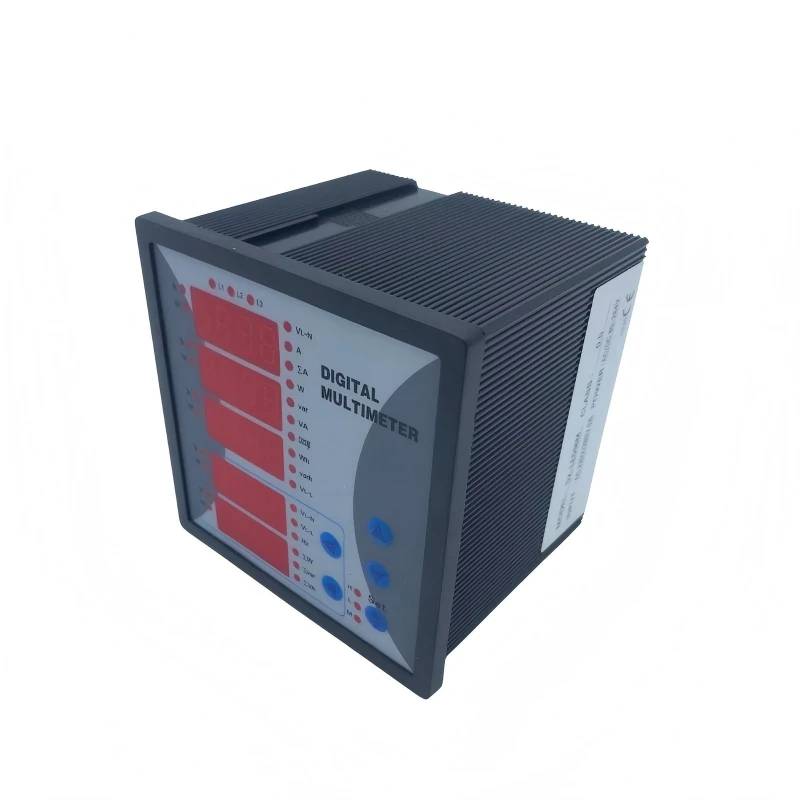

Contorul nostru de putere LED pe 5-rânduri rezolvă această problemă cu un design simplu și inteligent. Găzduit într-o amprentă standard de montare pe panou-de 96×96 mm, acest instrument afișează simultan cinci parametri esențiali în trei-faze pe un ecran LED luminos, cu-contrast ridicat - fără derulare, fără comutare, fără presupuneri. Tensiunea, curentul, puterea activă, factorul de putere și frecvența sunt toate vizibile dintr-o singură privire.



Dar acest contor nu este doar despre comoditate. În spatele panoului său frontal simplu se află motorul de măsurare-RMS real, programarea flexibilă a raportului CT/VT și comunicația opțională Modbus - care îl fac la fel de potrivit ca indicator local autonom sau ca parte a unei rețele mai extinse de monitorizare a energiei.



Indiferent dacă gestionați un turn de birou comercial, o linie de producție mică, o placă de distribuție UPS pentru un centru de date sau un panou de sincronizare a generatorului, acest instrument vă oferă datele de care aveți nevoie, acolo unde aveți nevoie, în formatul pe care îl puteți utiliza efectiv.



Caracteristici și beneficii cheie

1. Cinci rânduri de afișare simultane – Fără comutare la meniu

Majoritatea contoarelor digitale vă obligă să parcurgeți ecrane pentru a vizualiza diferiți parametri. Afișajul contorului de putere LED elimină această frecare. Rândurile dedicate arată V (tensiune), A (curent), kW (putere activă), PF (factor de putere) și Hz (frecvență) -, toate actualizându-se în timp real, toate odată. Pentru date suplimentare, contorul oferă parametri secundari de defilare, inclusiv:



kWh (energie de import/export)

kvar (putere reactivă)

THD (distorsiune armonică totală, tensiune și curent)



Aceasta înseamnă că tehnicienii dvs. pot efectua verificări de rutină, pot echilibra încărcături și pot identifica anomalii în câteva secunde - nu minute.



2. Acuratețe-RMS adevărată – Fiabil la sarcini ne-liniare

Mediile electrice moderne sunt pline de variatoare de frecvență-, drivere LED, surse de alimentare comutatoare și sisteme UPS -, toate acestea distorsionând formele de undă sinusoidale. Contoarele de mediere convenționale devin inexacte în aceste condiții. Contorul nostru folosește tehnologia de eșantionare -RMS (rădăcină-medie-pătrată), asigurând că fiecare valoare afișată rămâne de încredere, indiferent de distorsiunea armonică sau asimetria formei de undă. Ceea ce citești este ceea ce ai de fapt.



3. Raporturi CT/VT flexibile – Se adaptează la orice instalare

Nu este nevoie să cumpărați senzori specializați sau să vă faceți griji cu privire la compatibilitate. Contorul permite utilizatorului-raporturi programabile de transformator de curent (CT) (1 A sau 5 A secundar) și rapoarte de transformare de tensiune (VT), făcându-l compatibil cu aproape orice instalație de contorizare existentă. Indiferent dacă modificați un panou mai vechi sau proiectați unul nou, configurarea este simplă și fără instrumente-prin tastele panoului-față.



4. Comunicare Modbus opțională – De la afișajul local la nodul inteligent

Pentru instalațiile gata să treacă dincolo de citirile manuale, contorul oferă un port de comunicație opțional RS-485 Modbus RTU (cu Modbus TCP/IP disponibil la cerere). Acest lucru transformă unitatea dintr-un simplu afișaj într-un nod de date care poate:



Introduceți valori-în timp real în sistemul dvs. PLC, SCADA sau BMS

Activați monitorizarea de la distanță dintr-o cameră de control centrală

Înregistrați datele istorice pentru audituri energetice și raportare de conformitate (ISO 50001)

Declanșați alarme sau notificări atunci când parametrii se deplasează în afara pragurilor stabilite



Cel mai bine, integrarea este plug-and-play-, nu sunt necesare gateway-uri proprietare sau middleware scumpe.



5. Design de 96×96 mm cu economie de spațiu- – Maximizați imobilul panoului

Panourile de distribuție în proiectele de modernizare sunt adesea supraaglomerate. Decupajul pătrat standard de 96×96 mm (cu modelul opțional de 72×72 mm disponibil) se potrivește cu majoritatea deschiderilor de panouri existente, reducând la minimum costurile de reluare. În ciuda amprentei sale compacte, cifrele LED mari și strălucitoare rămân clar lizibile din toată camera - chiar și în condiții de-ambiant-luminozitate ridicată sau încăperi slab iluminate electrice.



Specificatii tehnice

Parametru	Caietul de sarcini
Tip de afișare	LED roșu cu 5 rânduri de-luminozitate ridicată (opțional verde/albastru)
Parametri afișați (Rânduri fixe)	V (L-L / L-N), A (pe fază), kW (total), PF (pe fază și total), Hz
Defilare/Parametri secundari	kWh (import/export), kvar, THD-V, THD-I
Tensiune de intrare	100V ~ 690V AC (L-L) / 58V ~ 400V AC (L{-N), interval-automat
Intrare curentă	5A sau 1A nominal (CT secundar), selectabil de utilizator-
Gama raportului CT	1 ~ 9999 (programabil)
Gama raportului VT	1 ~ 9999 (programabil)
Gama de frecvente	45 ~ 65 Hz,-detecție automată
Precizia măsurătorilor	Tensiune/curent: Clasa 0.5S; Putere: ±0,5% din citire; PF: ±1,0%
Alimentare auxiliară	85 ~ 265 V AC/DC (universal) sau opțional 24 V DC
Comunicare (Opțional)	RS-485 Modbus RTU (standard opțional); Modbus TCP/IP (la cerere)
Baud Rate	2400 ~ 19200 bps (programabil)
Decupaj panou	92×92 mm (pentru carcasă 96×96 mm)

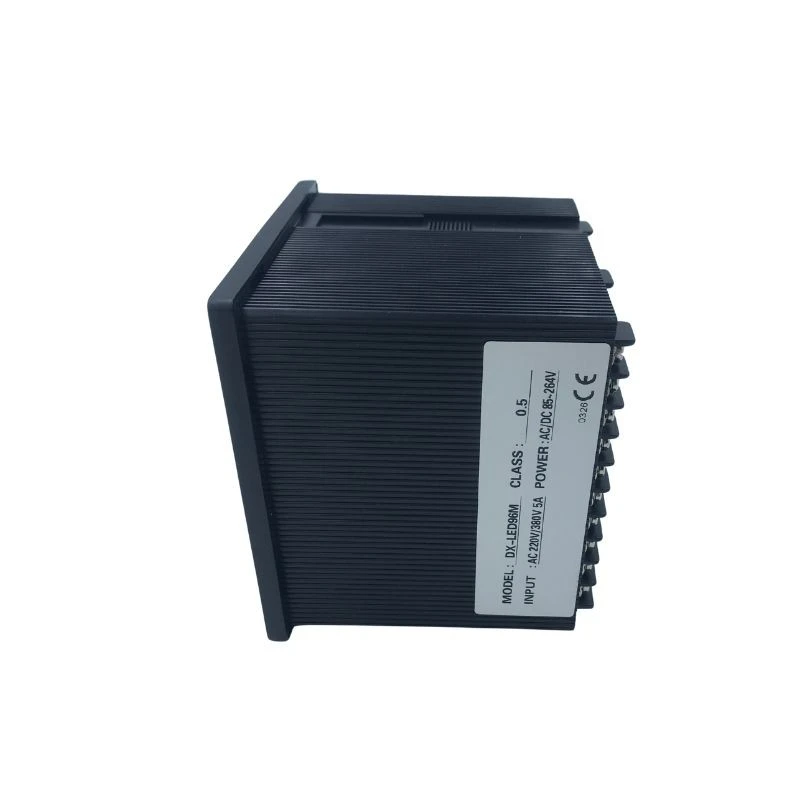

Dimensiuni generale	96×96×78 mm (L×A×D)
Clasa de protectie	Panoul frontal: IP54 (opțional IP65)
Temperatura de operare	-10 grade ~ +60 grade
Temperatura de depozitare	-20 de grade ~ +70 grade
Montare	Mont-pe panou, cu clemă cu arc sau fixare cu șuruburi

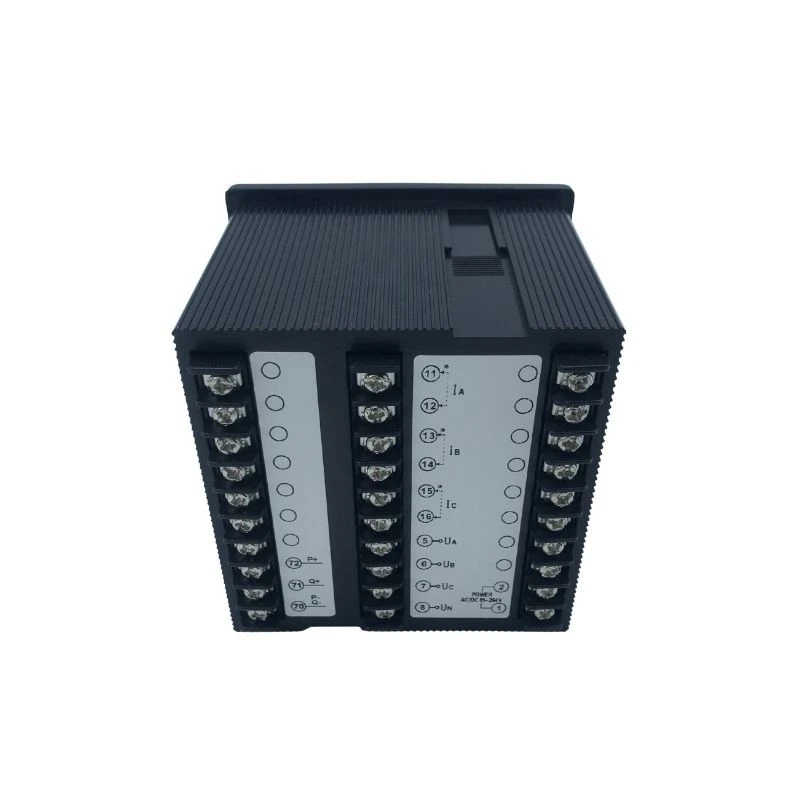

Cablaj	Blocuri de borne de tip șurub-(conectare-opțională)



Aplicație



• Clădiri de birouri comerciale și de vânzare cu amănuntul – Monitorizați PF-ul principal și sub{0}}panoul și consumul de energie pentru a identifica deșeurile și a aloca cu exactitate facturarea chiriașilor.
•
• Producție ușoară și ateliere – Țineți cont de sarcinile de mașini acționate cu motor-; detectează dezechilibrul de fază înainte ca acesta să provoace timp neplanificat.
•
• Distribuție PDU și UPS pentru centrul de date – Verificați stabilitatea tensiunii și nivelurile armonice la căile critice de alimentare fără a aglomera spațiul limitat-panoului frontal.
•
• Grupuri electrogene și putere de așteptare – Afișează ieșirea V, A, kW, PF și Hz simultan în timpul testării-bancii de sarcină sau a funcționării de urgență -, toate de la un singur contor compact.
•
• Panouri de control HVAC – Urmăriți performanța compresorului și a motorului ventilatorului; identificați scăderea PF ca un indicator timpuriu al problemelor de înfășurare a motorului.
•
• Puncte de monitorizare pentru energie regenerabilă (solar/eoliană) – Furnizați citire locală la casetele combinatoare sau la panourile de interconectare-la rețea cu Modbus opțional pentru controlul de supraveghere de la distanță.
